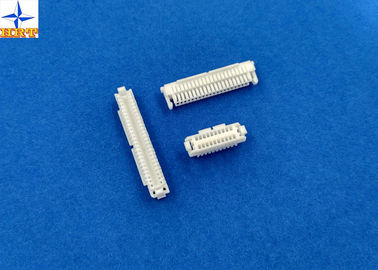

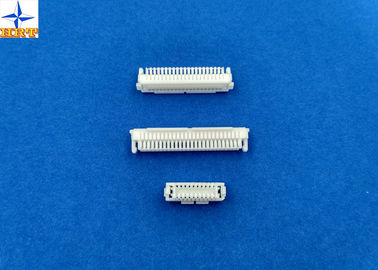

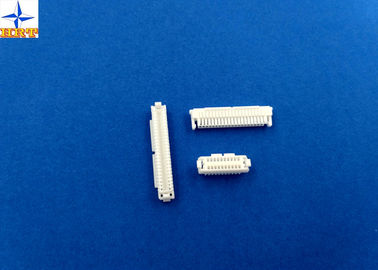

| Place of Origin: | Dongguan, China(mainland) |
| ब्रांड नाम: | HRT |
| प्रमाणन: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Model Number: | A1002HA-2XNP |
| Minimum Order Quantity: | 5000 pcs |
|---|---|
| मूल्य: | negotiated |
| Packaging Details: | Reel, Tube(Pipe), Tape, Bag or as required. |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 28 million pcs per month |
| वर्ग: | वायर हाउसिंग | उपयुक्त टर्मिनल: | A1002T |
|---|---|---|---|
| सामग्री: | नायलॉन66 UL94V-0 | वायर रेंज: | AWG26# से 28# |
| लिंग: | महिला | सर्किट: | 20 या 30 या 40 या 50 पद |
| प्रमुखता देना: | मुद्रित सर्किट बोर्ड कनेक्टर्स,पीसीबी कनेक्टर्स वायर टू बोर्ड,नायलॉन 66 क्रिम्प स्टाइल कनेक्टर्स |
||
1, उत्पाद की विशिष्टता विवरण
| मूल आकार की जानकारी | |||
| रंग | सफ़ेद | ||
| आवाज़ का उतार-चढ़ाव | 1.0 मिमी | ||
| घर निर्माण की सामग्री | नायलॉन66 UL94V-0 | ||
| आवेदन | सिग्नल, वायर टू बोर्ड | ||
| तार इन्सुलेशन व्यास | 0.80 मिमी मैक्स। | ||
| टर्मिनल सामग्री | पीतल सामग्री, टिन चढ़ाया खत्म | ||
| टर्मिनल पैकेज | 15K पीसी / रील | ||
| उपयुक्त टर्मिनल | A1002-टी | ||
| टर्मिनल प्रसंस्करण विधि | टिन-प्लेटेड या गोल्ड-फ्लैश से पहले ई-स्टैम्पिंग | ||
| विद्युत गुण | |||
| वर्तमान रेटिंग | 1 ए एसी, डीसी | ||
| वेल्टेज रेटिंग | 50 वी एसी, डीसी | ||
| संपर्क प्रतिरोध | 30mΩ मैक्स | ||
| इन्सुलेशन प्रतिरोध | 100mΩ मिन | ||
| वोल्टेज को समझना | 500 वी एसी / मिनट | ||
| यांत्रिक विशेषताएं | |||
| तापमान की रेंज | -25 ℃ से 85 ℃ | ||
| टर्मिनल सम्मिलन बल | 0.50 किग्रा (अधिकतम) | ||
| टर्मिनल/हाउसिंग रिटेंशन फोर्स | 0.50 किग्रा (न्यूनतम) | ||
| पिन प्रतिधारण बल | 0.50 किग्रा (न्यूनतम) | ||
| अन्य जानकारी कृपया निम्न चित्र की जाँच करें। | |||
2, इस श्रृंखला के उत्पादों के लिए परिचय
कृपया ध्यान दें कि A1002 श्रृंखला के उत्पाद, यदि आप इस उत्पाद को एक सेट के रूप में खरीद सकते हैं, तो कीमत बहुत ही उचित और अनुकूल होगी।
1, टर्मिनल: A1002T (टिन-प्लेटेड फ्लैश या गोल्ड-फ्लैश)
2, आवास: A1002H-NP और A1002HA-2XNP और A1002HA-2XNP नया संस्करण
3, आरelevantइंजीनियरिंग ड्राइंग और परीक्षण रिपोर्ट
अगला अनुलग्नक आपके संदर्भ के लिए विस्तृत उत्पाद फ़ाइल है, यह आपके लिए उपयोगी होगा।
आयाम रेखांकन
परीक्षण रिपोर्ट
3. रेटिंग और लागू तार
| वस्तु | मानक | ||
| रेटेड वोल्टेज (अधिकतम) | 50 वी एसी / डीसी | इन्सुलेशन ओडी 0.80 मिमी (अधिकतम) | |
| रेटेड वर्तमान (अधिकतम) और लागू तार | एडब्ल्यूजी #28 | 1ए एसी/डीसी | |
| एडब्ल्यूजी #30 | 1ए एसी/डीसी | ||
| एडब्ल्यूजी#32 | 0.5ए एसी/डीसी | ||
| परिवेश तापमान रेंज | -25 ℃ ~ + 85 ℃ * | ||
*:टर्मिनल तापमान वृद्धि सहित
4. विद्युत प्रदर्शन
| विवरण परीक्षण | प्रक्रिया | मांग | |
| 4-1 |
संपर्क प्रतिरोध
|
मेट कनेक्टर्स, ड्राई सर्किट द्वारा माप, 20mV मैक्स।, 10mA। (JIS C5402 5.4 पर आधारित) | 20mΩ (अधिकतम) |
| 4-2 | इन्सुलेशन प्रतिरोध | मेट कनेक्टर्स, आसन्न टर्मिनल या जमीन के बीच 500V डीसी लागू करें।(JIS C5402 5.2/MIL-STD-202 विधि 302 Cond. B पर आधारित) | 100एमΩ (न्यूनतम) |
| 4-3 | डाईइलेक्ट्रिक विदस्टैन्डिंग वोल्टेज | मेट कनेक्टर्स, आसन्न टर्मिनल या जमीन के बीच 1 मिनट के लिए 250V एसी (आरएमएस) लागू करें।(JIS C5402 5.1/MIL-STD-202 पद्धति 301 पर आधारित) | कोई ब्रेकडाउन नहीं। |
| 4-4 | मुड़े हुए भाग पर संपर्क प्रतिरोध | टर्मिनल पर लागू तार को समेटें, शुष्क सर्किट द्वारा मापें, 20mV (अधिकतम)।, 10mA। | 5mΩ (अधिकतम) |
5.यांत्रिक प्रदर्शन
| विवरण परीक्षण | प्रक्रिया | मांग | ||
| 5-1 | एक्चुएटर सम्मिलन और निकासी बल | 25±3mm/मिनट की गति दर पर कनेक्टर्स डालें और निकालें। | अनुच्छेद 7 का संदर्भ लें | |
| 5-2 | क्रिम्पिंग पुल आउट फोर्स | समेटे हुए टर्मिनल को ठीक करें, 25±3mm / मिनट की गति चूहे पर तार पर अक्षीय पुल आउट बल लागू करें। (JIS C5402 6.8 पर आधारित) | एडब्ल्यूजी #28 | 1.0 किग्रा (न्यूनतम) |
| एडब्ल्यूजी #30 | 0.8 किग्रा (न्यूनतम) | |||
| एडब्ल्यूजी#32 | 0.5 किग्रा (न्यूनतम) | |||
| 5-3 | टर्मिनल सम्मिलन बल। | क्रिम्प्ड टर्मिनल को हाउसिंग में डालें। | 0.50 किग्रा (अधिकतम) | |
| 5-4 | टर्मिनल/हाउसिंग रिटेंशन फोर्स। | आवास में इकट्ठे टर्मिनल पर 25 ± 3 मिमी / मिनट की गति दर पर अक्षीय पुल आउट बल लागू करें। | 0.50 किग्रा (न्यूनतम) | |
| 5-5 | पिन प्रतिधारण बल | 25 ± 3 मिमी / मिनट की गति दर पर अक्षीय धक्का बल लागू करें | 0.50 किग्रा (न्यूनतम) | |
| 5-6 | सहनशीलता | 10 चक्र प्रति मिनट की दर से बार-बार 50 चक्र तक संभोग करने पर। | संपर्क प्रतिरोध 40mΩ (अधिकतम) | |
| 5-7 | कंपन |
आयाम: 1.5 मिमी पीपी स्वीप समय: 1 मिनट में 10-55-10 हर्ट्ज अवधि: प्रत्येक XYZ अक्ष में 2 घंटे। (MIL-STD-202 विधि 201A पर आधारित) |
सूरत कोई नुकसान नहीं। संपर्क प्रतिरोध 40mΩ (अधिकतम) विच्छिन्नता 1 μsec.(अधिकतम) |
|
| 5-8 | शारीरिक सदमा | 490m/s²｛50G｝, प्रत्येक XYZ कुल्हाड़ियों में 3 स्ट्रोक।(JIS C0041/MIL-STD-202 विधि 213B Cond. A पर आधारित) | ||
4, हमारे उत्पाद परिवार शो
कृपया अगली तस्वीर देखें, आप हमारी उत्पाद श्रृंखला को आसान तरीके से जान सकते हैं।हमारा मुख्य उत्पाद वायर हाउसिंग, वायर टू बोर्ड कनेक्टर, वायर टू वायर कनेक्टर, बोर्ड-इन कनेक्टर, एफपीसी / एफएफसी कनेक्टर और बहुत कुछ हैं।हम कम मूल्य में दोषपूर्ण दर को भी नियंत्रित कर सकते हैं, इसलिए हमारे हिस्से प्रसिद्ध और अंतरराष्ट्रीय कंपनी जैसे TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD आदि द्वारा स्वीकार किए जाते हैं और सभी उत्पादों को REACH, UL, RoHS द्वारा प्रमाणित किया जाता है। .पर्यावरण की रक्षा के लिए, कुछ हिस्से हलोजन मुक्त हैं।
